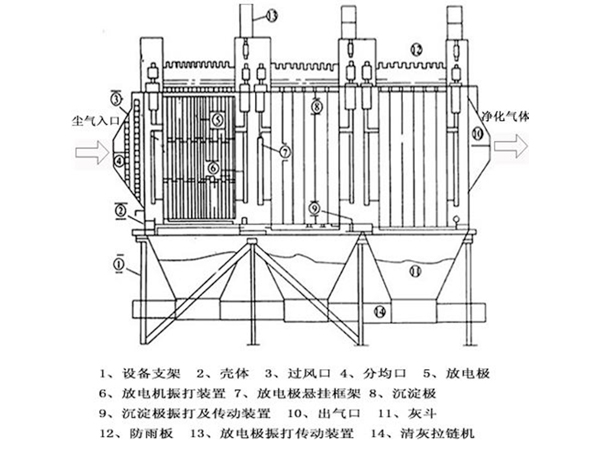

湿式除尘器结构图主要是： 电磁场其中分为阳极区和阴极区、绝缘装置、喷淋冲洗、烟筒。
湿式除尘器在工业除烟尘已经应用多年，但随着环保的要求越来越高，以前布袋除尘在烟尘方面已经难以达标，因此开始更多人知道静电除尘器，他也分为立式和板式，今天简单讲述下立式湿式静电除尘器结构。
阳极区它是由正六方形（蜂窝状）管束组成，以耐腐蚀间苯树脂为基体，碳纤维，玻璃纤维为增强材料，通过专用模具采用挤压成型工艺制成，阴极系统对烟尘释放负离子后，通过正负相互吸引，将烟尘吸附在阳极区内。
阴极区是由阴极电晕线组成，阴极线为芒刺极线，材料为不锈钢/铅锑合金/钛合金等，起晕电压低，电场均匀。
绝缘装置可分为有加热与无加热两种。有加热的绝缘装置主要加热方式有电加热、热风加热以防止绝缘箱内绝缘石英管结露爬电；无加热的绝缘装置采用特殊的材料及结构进行绝缘，适用于小中型设备。
